Stellen Sie sich Folgendes vor: Ihre Industriepumpe läuft reibungslos und verarbeitet täglich Tausende Gallonen Flüssigkeit, als Sie plötzlich bemerken, dass sich um den Sockel herum Pfützen bilden. Es ist zu Leckagen gekommen, die sowohl die Effizienz als auch die Sicherheit gefährden. Dieses Szenario verdeutlicht, warum das Wie funktioniertGleitringdichtungenArbeit ist für jeden, der Pumpensysteme verwaltet, von entscheidender Bedeutung. Gleitringdichtungen bilden eine Barriere zwischen einer rotierenden Welle und dem Gehäuse, das die Flüssigkeit enthält, und dienen als kritische Komponente, die kostspielige Lecks verhindert und gleichzeitig die Betriebsintegrität aufrechterhält. Diese präzisionsgefertigten Geräte sind in allen Branchen von entscheidender Bedeutung, von der Erdölraffinierung bis zur Wasseraufbereitung. Daher ist ihr richtiges Verständnis für Wartungsfachleute und Ingenieure gleichermaßen von entscheidender Bedeutung.
Das Grundprinzip mechanischer Dichtungen verstehen
Das zentrale Funktionsprinzip von Gleitringdichtungen liegt in ihrer eleganten Einfachheit und technischen Präzision. Eine Gleitringdichtung funktioniert, indem sie über zwei sehr flache (im Allgemeinen innerhalb von 2-3 Lichtbändern flache) überlappende flache Flächen verfügt, die bei ordnungsgemäßer Installation eine nahezu undurchlässige Barriere bilden. Die stationäre Fläche bleibt am Pumpengehäuse oder an der Halterung befestigt, während sich die rotierende Fläche mit der Welle dreht und durch sorgfältig kalibrierten Federdruck und hydraulische Kräfte einen konstanten Kontakt aufrechterhält. Die Wirksamkeit von Gleitringdichtungen hängt ganz von der Qualität dieser Dichtflächen ab. Diese beiden Dichtungsflächen sind glänzend und hochbearbeitet und werden mit in Lichtbändern gemessenen Toleranzen hergestellt, um minimale Leckagen zu gewährleisten. Wenn die Pumpe in Betrieb ist, bewegt sich die rotierende Fläche gegen die stationäre Fläche und wird dabei durch die Prozessflüssigkeit selbst geschmiert. Dadurch entsteht ein dünner Film, der sowohl die Reibung verringert als auch die Dichtungsintegrität aufrechterhält. Aufgrund dieser selbstschmierenden Eigenschaft eignen sich Gleitringdichtungen besonders für Anwendungen mit Grundfos-Pumpen und anderen Hochleistungspumpsystemen, bei denen Zuverlässigkeit von größter Bedeutung ist.
Dynamische Dichtungswirkung in rotierenden Geräten
Die dynamische Natur von Gleitringdichtungen unterscheidet sie von statischen Dichtungslösungen. Wenn die beiden Flächen aneinander reiben, erzeugt der Flüssigkeitsfilm zwischen den beiden Flächen einen hydrodynamischen Effekt, der sowohl die Kontaktflächen schmiert als auch die Dichtwirkung aufrechterhält. Dieser Flüssigkeitsfilm wird typischerweise in Mikrometern gemessen und erfordert eine präzise Kontrolle des Flächendrucks und der Oberflächenbeschaffenheit, um eine optimale Dichtungsleistung aufrechtzuerhalten. Bei Grundfos-Pumpendichtungen und ähnlichen Anwendungen besteht die rotierende Dichtfläche typischerweise aus härteren Materialien wie Wolframkarbid oder Siliziumkarbid, während die stationäre Fläche aus Kohlenstoffgraphit oder Keramikmaterialien bestehen kann. Diese Materialkombination bietet eine hervorragende Verschleißfestigkeit und behält gleichzeitig die notwendige Nachgiebigkeit bei, um geringfügige Wellendurchbiegungen und Wärmeausdehnungen während des Betriebs auszugleichen.
Druckverteilung und Kräftegleichgewicht
Diese Flächen üben mithilfe von Federn und dem von der Prozessflüssigkeit erzeugten Druck eine Schließkraft gegeneinander aus und schaffen so ein sorgfältig ausgewogenes System, das die Dichtwirkung auch bei unterschiedlichen Betriebsbedingungen aufrechterhält. Die hydraulische Schließkraft wird durch die Druckdifferenz über der Dichtung und den effektiven Dichtungsdurchmesser bestimmt, während die Federkraft für einen gleichmäßigen Flächenkontakt während der Anlauf- und Abschaltphase sorgt. Moderne Gleitringdichtungen verfügen über ausgeklügelte Kraftausgleichskonstruktionen, die die Schließkraft über den gesamten Betriebsbereich optimieren. Dieses Gleichgewicht ist besonders wichtig bei Hochdruckanwendungen, bei denen eine übermäßige Schließkraft zu vorzeitigem Verschleiß und Wärmeentwicklung führen kann, während eine unzureichende Kraft zu Undichtigkeiten führt. Grundfos-Pumpen verwenden häufig ausgeglichene Gleitringdichtungen, die über weite Druckbereiche hinweg eine konstante Leistung gewährleisten und so einen zuverlässigen Betrieb in anspruchsvollen Industrieumgebungen gewährleisten.

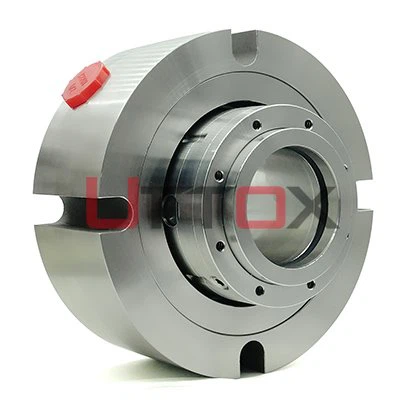

Komponentendesign und Materialauswahl
Der Bau vonGleitringdichtungenumfasst mehrere präzisionsgefertigte-Komponenten, die harmonisch zusammenarbeiten, um eine zuverlässige Dichtungsleistung zu gewährleisten. Die primäre Dichtungsschnittstelle besteht aus zwei Gegenringen mit spiegelähnlichen Oberflächen, die von sekundären Dichtungselementen unterstützt werden, die eine Bypass-Leckage um die Dichtungskomponenten herum verhindern. Federsysteme stellen die erforderliche mechanische Kraft bereit, um den Gesichtskontakt unter allen Betriebsbedingungen aufrechtzuerhalten. Bei diesen Federn kann es sich je nach den spezifischen Anwendungsanforderungen um Einzelschraubenfedern, mehrere über den Umfang angeordnete Federn oder Wellenfedern handeln. Die Federkonstruktion muss Wärmeausdehnung, Wellendurchbiegung und Verschleißausgleich ausgleichen und gleichzeitig eine konstante Kraft über die gesamte Lebensdauer der Dichtung aufrechterhalten.
Primäre und sekundäre Dichtungselemente
Die primäre Dichtung entsteht durch den Kontakt zwischen den rotierenden und stationären Flächen, während sekundäre Dichtungen Leckagen rund um die Dichtungskomponenten selbst verhindern. Diese Sekundärdichtungen bestehen typischerweise aus O--Ringen, Dichtungen oder Balganordnungen, die Wellenbewegungen aufnehmen und gleichzeitig die statische Dichtwirkung aufrechterhalten. Die Materialauswahl für diese Komponenten ist von entscheidender Bedeutung, da sie mit der Prozessflüssigkeit kompatibel sein und gleichzeitig eine langfristige Dichtungsleistung bieten müssen. Bei Gleitringdichtungen für Grundfos-Pumpen werden die sekundären Dichtungselemente häufig aus Elastomermaterialien wie Viton, EPDM oder speziellen Verbindungen hergestellt, die auf eine besondere chemische Verträglichkeit ausgelegt sind. Der Auswahlprozess berücksichtigt Faktoren wie Temperaturbereich, chemische Beständigkeit und mechanische Eigenschaften, um eine optimale Leistung in der beabsichtigten Anwendung sicherzustellen.
Obermaterialkombinationen und Tribologie
Die Auswahl der Gleitflächenmaterialien stellt einen der kritischsten Aspekte bei der Konstruktion von Gleitringdichtungen dar. Zu den gängigen Kombinationen gehören Kohlenstoffgraphit, der gegen Wolframkarbid läuft, Siliziumkarbidpaare und spezielle Keramikmaterialien für extreme Einsatzbedingungen. Jede Materialpaarung bietet spezifische Vorteile hinsichtlich Verschleißfestigkeit, Wärmeleitfähigkeit und chemischer Verträglichkeit. Kohlenstoffgraphitflächen bieten hervorragende Selbstschmiereigenschaften und passen sich gut an die Passflächen an, was sie ideal für Anwendungen mit Grenzschmierbedingungen macht. Wolframkarbid bietet eine außergewöhnliche Verschleißfestigkeit und Wärmeleitfähigkeit, während Siliziumkarbid eine hervorragende chemische Beständigkeit und Härte für abrasive Anwendungen bietet. Die tribologische Leistung dieser Materialkombinationen bestimmt die Fähigkeit der Dichtung, mit minimalem Verschleiß zu arbeiten und gleichzeitig eine wirksame Abdichtung aufrechtzuerhalten.
Überlegungen zur Installation und zum Betrieb
Der ordnungsgemäße Einbau von Gleitringdichtungen ist entscheidend für die Erzielung optimaler Leistung und Lebensdauer. Bei ordnungsgemäßer Installation und in gutem Zustand ist es sehr schwierig, dass Leckagen (über einen Dampf hinaus) auftreten. Daher ist es wichtig, bei der Installation die Herstellerspezifikationen und bewährten Branchenpraktiken zu befolgen. Der Installationsprozess beginnt mit der sorgfältigen Vorbereitung der Ausrüstung, einschließlich Schachtinspektion, Überprüfung der Gehäusesauberkeit und Bestätigung der ordnungsgemäßen Ausrichtung. Jeglicher Wellenschlag, Probleme mit der Konzentrizität des Gehäuses oder Verunreinigungen können die Leistung und Langlebigkeit der Dichtung erheblich beeinträchtigen.Grundfos-PumpendichtungenWie andere Präzisions-Gleitringdichtungen erfordern sie bestimmte Einbaudrehmomente, Kompressionseinstellungen und Ausrichtungstoleranzen, um ordnungsgemäß zu funktionieren.
Kritische Installationsparameter
Zur Vorbereitung der Welle gehört die Prüfung auf ordnungsgemäße Oberflächenbeschaffenheit, Maßhaltigkeit und das Fehlen von Graten oder Kratzern, die Dichtungskomponenten beschädigen könnten. Die Wellenoberfläche sollte typischerweise eine Oberflächenbeschaffenheit zwischen 10 und 20 Mikrozoll Ra und eine angemessene Härte aufweisen, um Verschleiß und Passungsrost zu verhindern. Zur Vorbereitung des Gehäuses gehört die Überprüfung der Konzentrizität der Bohrung, der Oberflächenbeschaffenheit und der Sauberkeit, um eine Kontamination während der Installation der Dichtung zu verhindern. Die Kompression oder Arbeitslänge der Gleitringdichtung muss gemäß den Herstellerangaben eingestellt werden, um die richtige Federkraft und den richtigen Flächenkontaktdruck sicherzustellen. Eine unzureichende Kompression kann zu einer Ablösung der Stirnfläche und Undichtigkeiten führen, während eine übermäßige Kompression zu vorzeitigem Verschleiß und Hitzeentwicklung führen kann. Dieser Parameter ist besonders wichtig bei ausgewogenen Dichtungskonstruktionen, bei denen die Kraftverteilung sowohl die Wirksamkeit der Dichtung als auch die Langlebigkeit der Komponenten beeinflusst.
Start- und Inbetriebnahmeverfahren
Bei der Erstinbetriebnahme von Geräten mit Gleitringdichtungen muss sorgfältig vorgegangen werden, um Schäden durch Trockenlauf, Thermoschock oder Kavitation zu vermeiden. Das System sollte schrittweise auf Betriebsdruck und Betriebstemperatur gebracht werden, wobei auf Anzeichen übermäßiger Leckage oder ungewöhnlicher Vibrationen zu achten ist. Eine ordnungsgemäße Entlüftung der Dichtungskammer und ein allmählicher Druckaufbau tragen dazu bei, einen reibungslosen Übergang zu normalen Betriebsbedingungen sicherzustellen. Bei der Inbetriebnahme sollten Bediener überprüfen, ob die Dichtungsspülsysteme, sofern vorhanden, ordnungsgemäß funktionieren und für ausreichende Kühlung und Schmierung der Dichtungsflächen sorgen. Die Temperaturüberwachung des Dichtungsbereichs kann einen frühzeitigen Hinweis auf potenzielle Probleme liefern, da eine übermäßige Wärmeentwicklung häufig dem Versagen der Dichtung vorausgeht. Mit Gleitringdichtungen ausgestattete Grundfos-Pumpen profitieren von systematischen Inbetriebnahmeverfahren, die sicherstellen, dass alle Unterstützungssysteme optimal funktionieren.
Anwendungen in allen Industriesektoren
Gleitringdichtungen finden vielfältige Anwendung in den unterschiedlichsten Industriebereichen, die jeweils einzigartige Herausforderungen und Anforderungen mit sich bringen. Eine Gleitringdichtung ist einfach eine Methode zur Aufnahme von Flüssigkeiten in einem Behälter (normalerweise Pumpen, Mischer usw.), in dem eine rotierende Welle durch ein stationäres Gehäuse verläuft, was sie zu unverzichtbaren Komponenten in unzähligen industriellen Prozessen macht. Bei Erdölraffinerieanwendungen müssen Gleitringdichtungen Kohlenwasserstoffflüssigkeiten bei erhöhten Temperaturen und Drücken verarbeiten und gleichzeitig strenge Umweltstandards einhalten. Diese Dichtungen bestehen oft aus speziellen Materialien und Designs, um chemischen Angriffen und thermischer Zersetzung zu widerstehen und gleichzeitig eine lange Lebensdauer unter schwierigen Betriebsbedingungen zu gewährleisten. Wasseraufbereitungsanlagen sind in hohem Maße auf Gleitringdichtungen angewiesen, um den zuverlässigen Betrieb von Pumpsystemen für die Bewältigung unterschiedlicher Wasserqualitäten zu gewährleisten, vom Rohwassereinlass bis zur Ableitung des behandelten Abwassers. Die Dichtungen müssen der Korrosion durch chemische Zusätze widerstehen und gleichzeitig ihre Leistung bei unterschiedlichen Temperatur- und Druckbedingungen aufrechterhalten. In diesen Anwendungen werden häufig Grundfos-Pumpen eingesetzt, bei denen Gleitringdichtungen zum Einsatz kommen, die speziell für die Zuverlässigkeit der Wasserversorgung entwickelt wurden.
Spezielle Branchenanforderungen
Die Zellstoff- und Papierindustrie stellt aufgrund der abrasiven Natur vieler Prozessflüssigkeiten und des Vorhandenseins von Fasermaterialien, die den Dichtungsbetrieb beeinträchtigen können, besondere Herausforderungen dar. Gleitringdichtungen für diese Anwendungen verfügen häufig über vergrößerte Dichtungskammern, spezielle Spülanordnungen und auf Abriebfestigkeit ausgewählte Materialien. Die Fähigkeit, Schwebstoffe zu handhaben und gleichzeitig die Dichtwirkung aufrechtzuerhalten, ist für einen zuverlässigen Betrieb von entscheidender Bedeutung. Die Lebensmittel- und Getränkeverarbeitung erfordert mechanische Dichtungen, die strenge Hygienestandards erfüllen und gleichzeitig eine zuverlässige Dichtungsleistung bieten. Diese Dichtungen müssen aus von der FDA-zugelassenen Materialien hergestellt werden, über ein Design verfügen, das Bereiche minimiert, in denen sich Bakterien ansammeln können, und häufigen Reinigungs- und Sterilisationszyklen standhalten. Die glatten Oberflächen und die Materialauswahl müssen hygienische Anforderungen mit mechanischen Leistungsanforderungen in Einklang bringen.
Energieerzeugung und Marineanwendungen
Bei Kraftwerksanwendungen sind Gleitringdichtungen extremen Betriebsbedingungen ausgesetzt, darunter hohe Temperaturen, Drücke und aggressive chemische Umgebungen. Dampfkondensatsysteme, Kühlwasserkreisläufe und chemische Behandlungsprozesse sind für einen zuverlässigen Betrieb auf Gleitringdichtungen angewiesen. Die Dichtungen müssen ihre Leistung auch bei großen Temperaturschwankungen aufrechterhalten und thermische Transienten ohne Ausfall bewältigen. Schiffsbau- und Marineanwendungen erfordern Gleitringdichtungen, die Meerwasser und Schiffskraftstoffe verarbeiten können, während sie in Umgebungen arbeiten, die Vibrationen, Stößen und wechselnden Ausrichtungen ausgesetzt sind. Die korrosive Natur der Meeresumgebung erfordert eine sorgfältige Materialauswahl und Schutzmaßnahmen, um einen zuverlässigen Betrieb während der gesamten Betriebslebensdauer des Schiffes zu gewährleisten.Grundfos-PumpenDie in Schiffsanwendungen eingesetzten Öle profitieren von speziellen Gleitringdichtungskonstruktionen, die diesen besonderen Umweltherausforderungen gerecht werden.
Fehlerbehebungs- und Wartungsstrategien
Um die Zuverlässigkeit mechanischer Dichtungen aufrechtzuerhalten und die Lebensdauer zu maximieren, ist es wichtig, häufige Fehlerarten und ihre Grundursachen zu verstehen. Die Gleitringdichtung fungiert als Rückschlagventil und Gleitlager und erfüllt zwei Funktionen, die eine ordnungsgemäße Wartung und Fehlerbehebung für eine nachhaltige Leistung entscheidend machen. Übermäßige Leckagen stellen das offensichtlichste Anzeichen für Dichtungsprobleme dar, die Grundursache kann jedoch von unsachgemäßer Installation bis hin zu systembezogenen Problemen wie Kavitation, thermischen Zyklen oder chemischen Angriffen reichen. Zur systematischen Fehlerbehebung gehören die Untersuchung der ausgefallenen Dichtungskomponenten, die Analyse der Betriebsbedingungen und die Identifizierung des primären Fehlermechanismus, um ein erneutes Auftreten zu verhindern.
Häufige Fehlermodi und Grundursachen
Gleitflächenverschleißmuster liefern wertvolle diagnostische Informationen über den Betrieb und die Fehlerarten von Gleitringdichtungen. Gleichmäßiger Verschleiß an den Dichtungsflächen weist typischerweise auf einen normalen Betrieb hin, während örtlich begrenzte Verschleißmuster auf Wellendurchbiegung, Fehlausrichtung oder Verschmutzungsprobleme hinweisen können. Hitzerisse oder thermische Risse an den Dichtflächen sind häufig auf unzureichende Schmierung, übermäßigen Flächendruck oder Temperaturschocks zurückzuführen. Ein sekundärer Dichtungsausfall kann auf chemische Inkompatibilität, thermischen Abbau oder mechanische Beschädigung während der Installation zurückzuführen sein. Extrusion, Aushärtung oder Schwellung des O--Rings deuten auf einen chemischen Angriff oder eine übermäßige Temperaturbelastung hin, während Schnitte oder Risse auf eine mechanische Beschädigung während der Montage hinweisen. Die richtige Materialauswahl und Installationsverfahren tragen dazu bei, diese Fehlerarten bei Grundfos-Pumpendichtungen und ähnlichen Anwendungen zu verhindern.
Vorausschauende Wartungstechniken
Moderne Wartungsstrategien beinhalten Vorhersagetechniken, um potenzielle Dichtungsprobleme zu erkennen, bevor es zu einem katastrophalen Ausfall kommt. Die Vibrationsüberwachung kann Wellendurchbiegungen oder Lagerprobleme erkennen, die sich auf die Dichtungsleistung auswirken, während die Temperaturüberwachung der Dichtungsbereiche eine frühzeitige Warnung vor drohenden Problemen bietet. Die Infrarot-Thermografie ermöglicht die berührungslose Überwachung der Betriebstemperaturen der Dichtungen im Normalbetrieb. Eine regelmäßige Inspektion der Dichtungsspülsysteme, sofern vorhanden, trägt dazu bei, eine ausreichende Kühlung und Schmierung der Dichtungskomponenten sicherzustellen. Die Überwachung der Durchflussrate von Sperrflüssigkeiten oder Spülsystemen kann einen frühzeitigen Hinweis auf Verschleiß der Dichtungsfläche oder Systemprobleme liefern. Durch die Ölanalyse von Lagerschmiermitteln können Verunreinigungen aufgrund von Dichtungslecks erkannt werden, was ein weiteres Diagnosetool für die Beurteilung des Dichtungszustands darstellt.
Abschluss
Das Funktionsprinzip einer Gleitringdichtung basiert auf zwei flachen Oberflächen, einer stationären und einer rotierenden, die fest zusammengepresst werden, um eine Barriere zu bilden, was die elegante Einfachheit dieser wichtigen Dichtungstechnologie demonstriert.
Arbeiten Sie mit Zhejiang Uttox Fluid Technology Co., Ltd. zusammen.
Zhejiang Uttox Fluid Technology Co., Ltd. steht als Ihr vertrauenswürdiger Partner für hohe-QualitätGleitringdichtungenund industrielle Dichtungslösungen. Als führender chinesischer Hersteller von Gleitringdichtungen, der 1990 gegründet wurde, verfügen wir über mehr als 30 Jahre Spezialerfahrung in der Konstruktion und Herstellung von Gleitringdichtungen. Unser erfahrenes Forschungs- und Entwicklungsteam bietet technische Beratung und kundenspezifische Lösungen für unterschiedliche Arbeitsbedingungen in den Branchen Erdölraffinierung, Wasseraufbereitung, Zellstoff und Papier, Schiffbau, Lebensmittel und Getränke, Pharmazie und Kraftwerke.
Mit der Anerkennung von Kunden in über 50 Ländern fungieren wir als Ihr zuverlässiger Lieferant von mechanischen Dichtungen in China und bieten eine umfassende Produktvielfalt, ausreichend Lagerbestände für eine schnelle Lieferung und professionellen technischen Support, einschließlich OEM-Services. Unsere Fabrik für mechanische Dichtungen in China hält die Qualitätsstandards auf Flygt--Niveau ein und bietet gleichzeitig wettbewerbsfähige Preise für mechanische Dichtungen. Kontaktieren Sie uns unterinfo@uttox.comfür hochwertige Gleitringdichtungen und erfahren Sie, warum Branchenführer Uttox für ihre kritischen Dichtungsanwendungen wählen. Bewahren Sie diese Seite zum späteren Nachschlagen auf, wenn Bedarf an Gleitringdichtungen im Großhandel besteht!
FAQ
F: Was ist die Hauptfunktion einer Gleitringdichtung in Pumpen?
A: Eine mechanische Dichtung verhindert Flüssigkeitslecks zwischen der rotierenden Welle und dem stationären Pumpengehäuse, indem sie mithilfe zweier präzise bearbeiteter flacher Oberflächen eine dynamische Dichtung erzeugt.
F: Wie lange halten Gleitringdichtungen in industriellen Anwendungen normalerweise?
A: Bei ordnungsgemäßer Installation und Wartung können Gleitringdichtungen je nach Betriebsbedingungen, Flüssigkeitseigenschaften und Dichtungsdesign zwei bis fünf Jahre oder länger funktionieren.
F: Was führt dazu, dass mechanische Dichtungen vorzeitig ausfallen?
A: Häufige Ursachen sind Trockenlauf, unsachgemäße Installation, Systemvibrationen, Kavitation, chemische Inkompatibilität, zu hohe Temperaturen und Verunreinigungen in der Dichtungskammer.
F: Können Gleitringdichtungen repariert werden oder müssen sie ausgetauscht werden?
A: Die meisten Gleitringdichtungen sind als Ersatzteile konzipiert, einige große Industriedichtungen können jedoch von spezialisierten Dienstleistern mit neuen Dichtflächen und Elastomerkomponenten überholt werden.
Referenzen
1. „Mechanical Seals for Pumps: Design and Application“ - John S. Stahley, Mechanical Seal Technology Handbook
2. „Industrielle Dichtungstechnologie: Theorie und Praxis“ - Dr. Robert K. Flitney, Professional Engineering Publishing
3. „Pump Handbook: Fourth Edition“ - Igor J. Karassik, Kapitel „Mechanical Seal Applications“.
4. „Kreiselpumpen: Design und Anwendung“ - Val S. Lobanoff, Dichtungsauswahl- und Installationsrichtlinien
